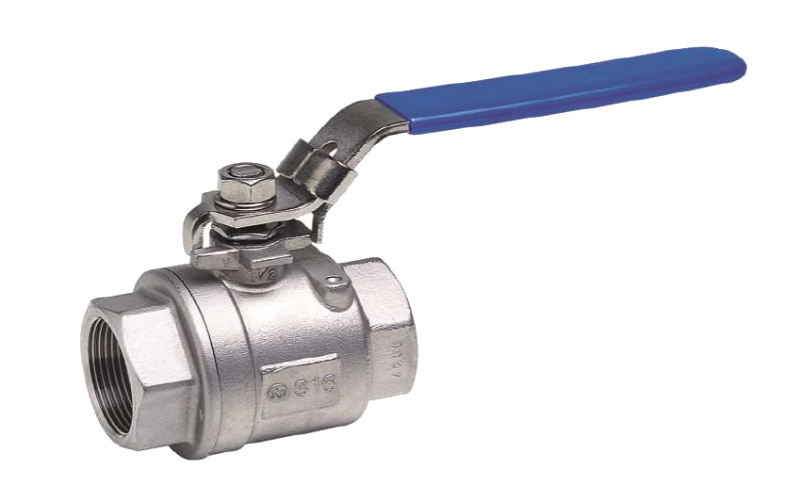

Кран шаровой мод.715, нерж.сталь INOX AISI 316, полнопроходн. ВР 2 1/2", DN65, PN16, max+180C, рычаг

  • Изображение
  • Чертеж
Артикул: SM-715010

43 224
Технические характеристики
Диаметр2 1/2" (65 мм)
Рабочее давление, бар25
Рабочая температура, °C-20...+180
Устройство и принцип действия

Шаровой кран состоит из корпуса, запорного шара, штока, рукоятки и уплотнительных элементов.

Шар крана располагается внутри корпуса и служит для перекрытия потока.

Принцип действия шарового крана состоит в выполнении функции "открыто-закрыто". Эта задача выполняется за счет вращения шара вокруг своей оси, расположенной перпендикулярно направления потока жидкости.

Вращение шара осуществляется при помощи штока с рукояткой. Рукоятка имеет форму бабочки или рычага.


Транспортировка и хранение

Транспортировка и хранение кранов шаровых должна осуществляться в соответствии с требованиями ГОСТ 15150 - 69, ГОСТ 51908 - 2002.


Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.

Корпус
латунь CW617N (CuZn40Pb2)
Рукоятка
рычаг, гальванизированная сталь
Резьбовое соединение
по стандарту EN 10226
Указания по монтажу

Кран шаровой поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.

Перед установкой крана трубопровод должен быть очищен от любых посторонних загрязнений и механических включений.

Не допускается наличие на трубопроводах следов масел, смазки, и прочих механических и химических загрязнений.

В соответствии с ГОСТ Р 53672-2009 п. 9.6 кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).

При необходимости следует предусмотреть опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.

Для нормального функционирования изделия в течение продолжительного периода времени, необходимо профилактически открывать и закрывать кран.

Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое.

Эксплуатация изделия в промежуточном положении ведет к уменьшению срока эксплуатации и даже поломке изделия. Не допускается эксплуатировать кран с ослабленной гайкой крепления рукоятки, так как это может привести к поломке шейки штока.

Краны шаровые должны эксплуатироваться при давлениях и температурах, соответствующих заявленным в графиках зависимости рабочего давления от температуры.

Другие модификации
МодельДиаметрРабочее давление, барРабочая температура, °CЦенаЗаказать
SM-7150053/4" (20 мм)63-20...+1803 877
SM-7150092" (50 мм)25-20...+18019 814
SM-7150041/2" (15 мм)63-20...+1802 944
SM-7150061 " (25 мм)50-20...+1805 415
SM-7150071 1/4" (32 мм)50-20...+1808 434
SM-7150081 1/2" (40 мм)40-20...+18012 657
