Кран шаровой мод.675, усиленный, для кислорода ВР 2", DN50, PN25, max +120C, рычаг

  • Изображение
  • Чертеж
Артикул: SM-0675/09

Промышленный шаровой кран для систем распределения кислорода, технологического применения и тяжелых условий эксплуатации.
• Предназначен для использования в системах транспортировки и распространения кислорода, кислородных станциях, кислородопроводах. Изделие прошло специализированную очистку, поставляется в индивидуальной упаковке с торцевыми заглушками.
• Корпус – латунь CW617N (CuZn40Pb2);
• Рукоятка – рычаг, гальванизированная сталь;
• Резьбовое соединение по стандарту EN 10226.

9 634
Технические характеристики
Диаметр2" (50 мм)
Вес, гр1980
Рабочее давление, бар25
Рабочая температура, °C-20...+120
КорпусЛатунь, марка CW617N, произведен в соответствии с EN12165 методом горячей штамповки, внешнее никелированное покрытие
ШтокЛатунь, марка CW614N
Опорная шайбаЛатунь, марка CW614N
ШарЛатунь, марка CW617N, алмазная полировка, внешнее никелированное покрытие
Уплотнение шараP.T.F.E. virgin - hardness 55-60 shore D.
Уплотнение штокаEPDM PEROXIDE
РукояткаГальванизированная сталь Fe P11 в соответствии с UNI 5706-78, внешнее PVC покрытие, цвет белый
РезьбаЦилиндрическая в соответствии с UNI ISO 228/1
Устройство и принцип действия

Шаровой кран состоит из корпуса, запорного шара, штока, рукоятки и уплотнительных элементов.

Шар крана располагается внутри корпуса и служит для перекрытия потока.

Принцип действия шарового крана состоит в выполнении функции "открыто-закрыто". Эта задача выполняется за счет вращения шара вокруг своей оси, расположенной перпендикулярно направления потока жидкости.

Вращение шара осуществляется при помощи штока с рукояткой. Рукоятка имеет форму бабочки или рычага.


Транспортировка и хранение

Транспортировка и хранение кранов шаровых должна осуществляться в соответствии с требованиями ГОСТ 15150 - 69, ГОСТ 51908 - 2002.


Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.

Корпус
латунь CW617N (CuZn40Pb2)
Рукоятка
рычаг, гальванизированная сталь
Резьбовое соединение
по стандарту EN 10226

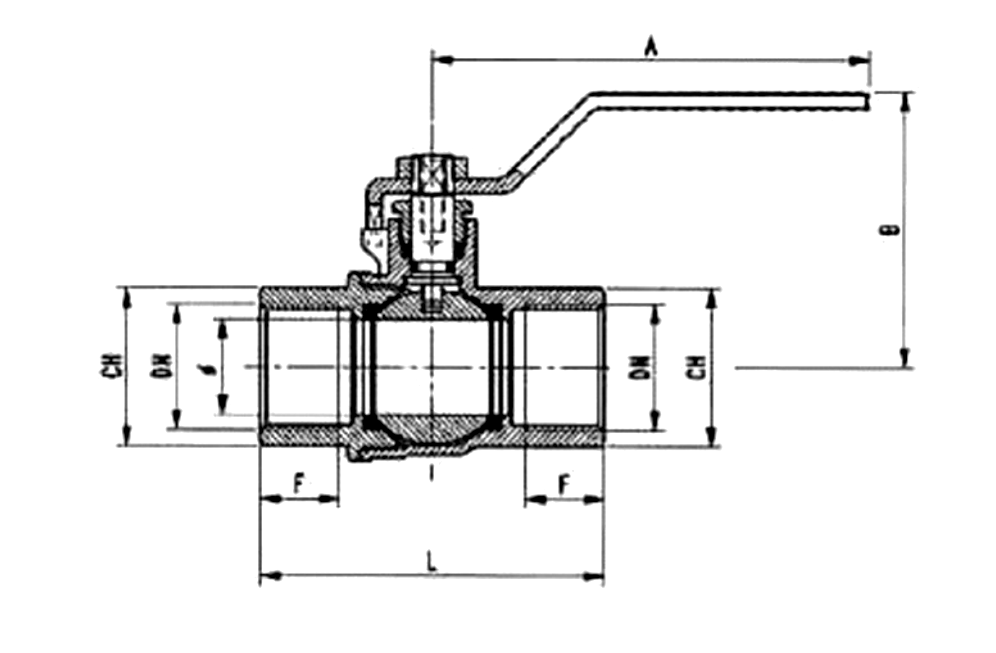

Габаритные размеры
DN, мм 1/4" (10) 3/8" (10) 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
L 46,5 46,5 62 71 81,5 92 102 126
B 40,5 40,5 53,5 57,5 66,5 72 83,5 90
F 10 10 15 16,3 19,1 21,4 21,4 26
CH 21 21 26 31 38 48 55 68
A 80 80 90 90 125 125 150 150
Диаграмма зависимости рабочего давления от температуры
Указания по монтажу

Кран шаровой поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.

Перед установкой крана трубопровод должен быть очищен от любых посторонних загрязнений и механических включений.

Не допускается наличие на трубопроводах следов масел, смазки, и прочих механических и химических загрязнений.

В соответствии с ГОСТ Р 53672-2009 п. 9.6 кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).

При необходимости следует предусмотреть опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.

Для нормального функционирования изделия в течение продолжительного периода времени, необходимо профилактически открывать и закрывать кран.

Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое.

Эксплуатация изделия в промежуточном положении ведет к уменьшению срока эксплуатации и даже поломке изделия. Не допускается эксплуатировать кран с ослабленной гайкой крепления рукоятки, так как это может привести к поломке шейки штока.

Краны шаровые должны эксплуатироваться при давлениях и температурах, соответствующих заявленным в графиках зависимости рабочего давления от температуры.

Другие модификации
МодельДиаметрВес, грРабочее давление, барРабочая температура, °CЦенаЗаказать
SM-0675/033/8" (10 мм)15040-20...+120по запросу
SM-0675/053/4" (20 мм)36540-20...+1201 877
SM-0675/021/4" (10 мм)15540-20...+120по запросу
SM-0675/041/2" (15 мм)27040-20...+1201 376
SM-0675/061" (25 мм)60540-20...+1202 933
SM-0675/071 1/4" (32 мм)88032-20...+1204 525
SM-0675/081 1/2" (40 мм)134030-20...+1206 351
